PV Busbar Lent İstehsal Xətti

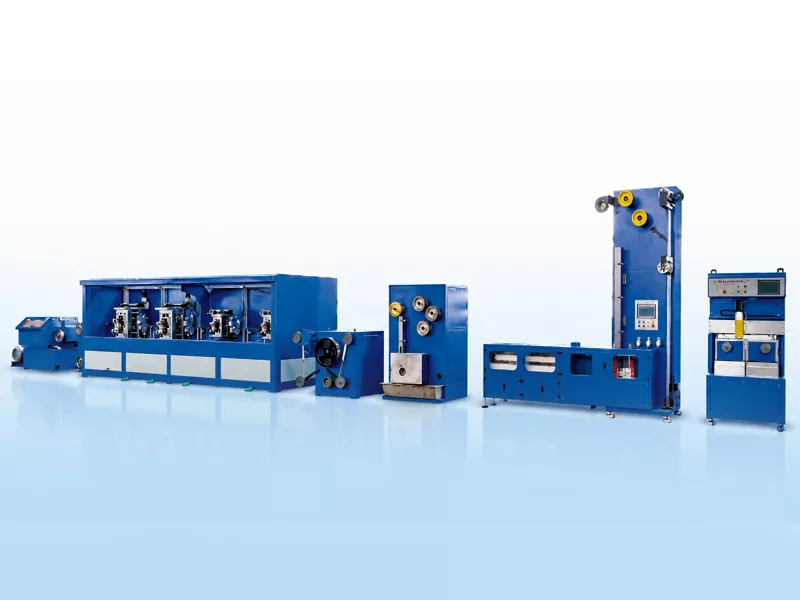

GRM PV Busbar Ribbon İstehsal Xətti davamlı olaraq TU1 oksigensiz mis dairəvi teli yüksək dəqiqlikli qalayla örtülmüş düz keçirici lentə çevirmək üçün nəzərdə tutulmuşdur. Xətt PV qarşılıqlı əlaqə lenti, şin lenti və əks etdirici şin lentinin istehsalı üçün uyğundur.
Tam xətt məftil çəkmə, dəqiq yuvarlanma, davamlı yumşalma, axınla müalicə, qaynar qalay örtüyü və avtomatik qəbulu birləşdirir. Bu, PV lent istehsalçılarına eni və qalınlığı dəqiqliyinə, qalay örtüyünün keyfiyyətinə, zolağın düzlüyünə və sarğı tutarlılığına nəzarət etməyə kömək edir.
GRM şin lentinin istehsal xətti təxminən 26 m uzunluğunda və 3 m enində, xəttin ümumi çəkisi təxminən 14 tondur. Mis məftil ölçüsündən, bitmiş lent ölçülərindən, qalaylama sürətindən və götürmə üsulundan asılı olaraq dizayn sürəti 150 m/dəq-ə çata bilər. Tipik istehsal şəraitində aylıq məhsul təxminən 60-80 tona çata bilər.

Sorğu göndərin

Məhsul təsviri

Mis məftildən bitmiş şin lentinə qədər

PV Busbar Ribbon İstehsal Xətti xammal kimi əsasən mis məftildən istifadə edir. Tel əvvəlcə yuvarlanma üçün lazım olan diametrə qədər çəkilir və sonra çox stendli dəqiq yayma vasitəsilə düz lentə çevrilir. Yuvarlanandan sonra, mis zolaq mexaniki xüsusiyyətlərini tənzimləmək üçün davamlı yumşalmadan keçir, ardınca flux müalicəsi və isti suda qalay örtüyü aparılır. Nəhayət, hazır lent avtomatik götürmə sistemi ilə makaralara və ya pancake rulonlarına sarılır.

Rəsm maşını

Mis məftil 2,6-3,0 mm diametrli kalıplardan çəkilərək yuvarlanmağa hazırdır.

4 Roll Stend

Dəyirmi mis məftil, idarə olunan eni və qalınlığı dəqiqliyi ilə düz lentə yuvarlanır.

Qızartma

Mis lentin mexaniki xüsusiyyətlərini yaxşılaşdırmaq üçün inert qazdan qorunma və sirkulyasiya edən suyun soyudulması ilə qısa qapanma tavlama istifadə olunur.

Qalay örtük

İsti daldırma qalay örtüyü istifadə olunur. Hava bıçaqları qalay təbəqəsinin qalınlığına nəzarət edir və soyuducu fanatlar səthin keyfiyyətini sabitləşdirməyə kömək edir. Tək tərəfli qalay örtüyünün qalınlığı: 0,01-0,025 mm.

Bobinlərin avtomatik dəyişdirilməsi

Opsiyonel funksiyalara servo keçid, avtomatik makara dəyişdirmə, avtomatik kəsmə və avtomatik lentləmə daxildir.

Dəqiq qəbul

Makara sarma: 30 kq-a qədər.

Pancake rulonunun sarılması: isteğe bağlı 1-2 kq.

Ar-Ge və Patentlər

2015-ci ildən etibarən GRM PV interconnection lenti və şin lenti üçün istehsal avadanlığı hazırlamağa davam etmişdir. Şirkət dəqiq yayma, istehsal xəttinin inteqrasiyası və PV lent istehsal prosesləri ilə bağlı çoxsaylı texniki patentlər əldə etmişdir.

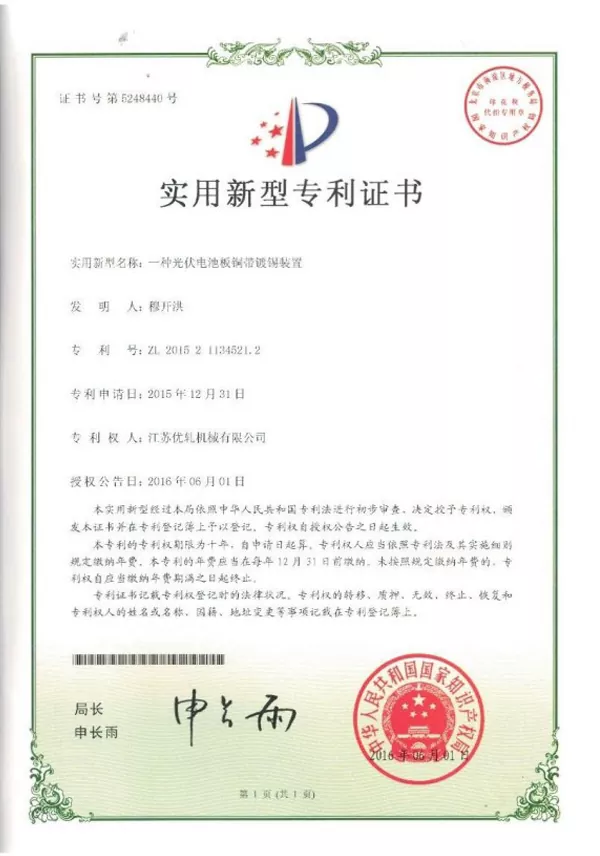

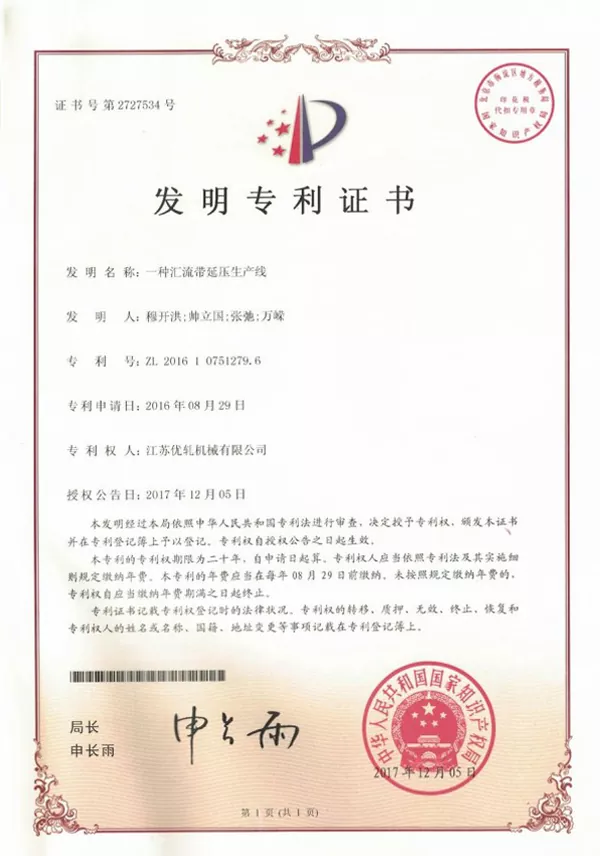

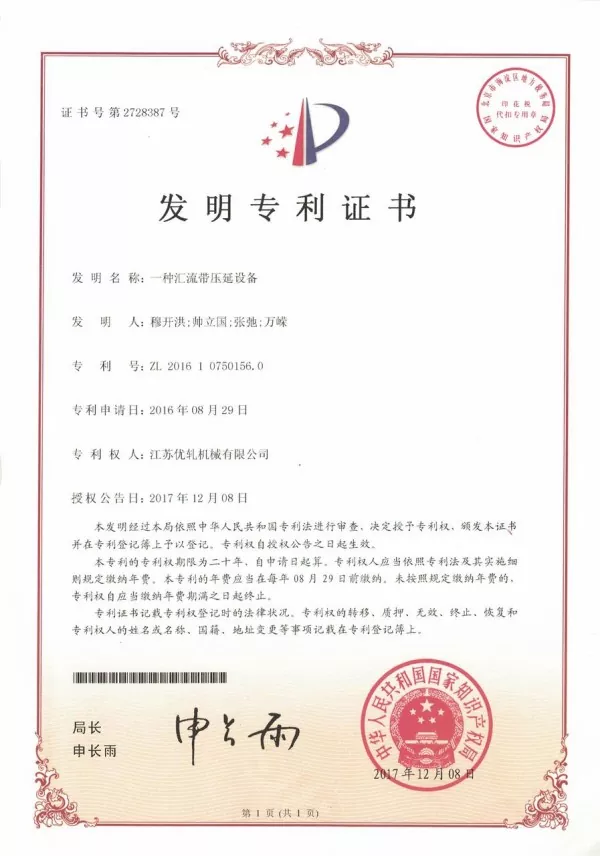

PV Ribbon İstehsalat Avadanlıqları üçün GRM Patentli Texnologiyalar

Əsas Xüsusiyyətlər

Mis məftil girişindən bitmiş qalay örtüklü şin lentinin çıxışına qədər davamlı istehsal.
Təkmilləşdirilmiş ölçülü ardıcıllıq, örtük vahidliyi və sarma keyfiyyəti.
Gərginliyin koordinasiyası və avtomatik qəbul edilməsi istehsal fasilələrini və əl ilə müdaxiləni azaltmağa kömək edir.
Müxtəlif PV modul material tələbləri üçün həm standart şin lentini, həm də əks etdirən şin lentinin istehsalını dəstəkləyir.
PV lent istehsalçılarını prosesə nəzarət, məhsulun ardıcıllığı və istehsal səmərəliliyinə yönəlmiş inteqrasiya olunmuş istehsal həlli ilə təmin edir.

Tez-tez verilən suallar

1.Hazır məhsulun ölçü diapazonu nədir?

Bitmiş eni: 3-8 mm.

Bitmiş qalınlıq: 0,2-0,4 mm.

2.Tolerantlıq və mexaniki xassə diapazonları hansılardır?

Eni tolerantlıq: ±0,085 mm.

Qalınlığa dözümlülük: ±0,01 mm.

Dartma gücü: ≥260 MPa.

Məhsuldarlıq gücü: 90-130 MPa.

3.Hansı qalay örtük üsulu istifadə olunur?

Xətt hər iki yan kənarları da daxil olmaqla lentin ətrafını tam əhatə edən qaynar qalay örtükdən istifadə edir.

4.Məhsulun eni və qalınlığı necə ölçülür?

Dörd dayaqlı yayma dəyirmanın dördüncü stendi iki lazer ölçmə sistemi ilə təchiz edilmişdir, biri eni ölçmək üçün, biri qalınlığı ölçmək üçün. Ölçmə məlumatları HMI-də göstərilə bilər.

5.Hansı materiallar emal edilə bilər?

PV Busbar Ribbon İstehsal Xətti əsasən TU1 oksigensiz mis məftil üçün nəzərdə tutulmuşdur. Fərqli mis ərintilərinə, məhsul ölçülərinə və xüsusi lent tələblərinə uyğun olaraq xüsusi konfiqurasiyalar təmin edilə bilər.
